Привод ременной "Pulse" 220 вольт мод 1

Электропривод для медогонок

Технические характеристики:

Мощность: 100Вт

Питание: 220В (привод снабжен вилкой на 220в. В пульте встроенный импульсный выпрямитель с 220 на 12в)

Диапазон оборотов вала: 50-220Об/мин.

Комплект поставки:

 Редуктор ременной с двигателем постоянного тока 100 Вт - 1шт

Пульт управления механический -1шт

Переходник (кронштейн) для редуктора - 1шт

Кронштейн для пульт Управления - 1шт

Комплект крепежных метизов - 1шт

Технический Паспорт -1шт

Упаковочная коробка -1шт

Применение:

Электропривод устанавливается на вал ротора медогонки, обеспечивает вращение ротора в диапазоне от 50 до 220 оборотов в минуту и установкой времени откачки меда от 1 минуты до 7 минут. Управление двигателем осуществляется современным высокочастотным полевым транзистором,  Блок управления во время работы постоянно отслеживает входной вольтаж, потребление и температуру основных силовых частей устройства, тем самым обеспечивается надежность и защита от выхода из строя модулей устройства.

Защита от превышения нагрузки.

При увеличении нагрузки потребления более 4,5 ампер, во время работы устройства подсвечивается красный индикатор, при продолжительной превышении более 8 секунд устройство входит в аварийный режим.

Защита от пониженого и повышенного напряжения.

При уменьшении входного вольтажа меньше 10 вольт и при увеличении более 14 вольт Блок управления входит в аварийный режим.

Защита от перегрева.

При высокой длительной нагрузке вызванной механическими поломками движущихся узлов медогонки или же в случае когда ротор цепляется о мед, возможен перегрев пульта управления. В случае перегрева силовых частей выше 100 градусов по Цельсию, Блок управления входит в аварийный режим.



Исполнение редуктор ременной:

Редуктор ременной состоит из: электродвигателя 100вт. с высоким КПД, зубчатого ремня, ведущего и ведомого шкива. Основание редуктора выполнено из листовой стали 3 мм. окрашенной антибактериальной краской, ведущий шкив изготовлен из алюминия, ведомый шкив изготовлен из первичного стекло-наполненного полиамида. Все элементы вращения установлены на шарикоподшипниках. В качестве привода используется зубчатый ремень GT3x391mm. Верхняя часть, чехол редуктора изготовлен из высокопрочного АБС пластика.



Ресурс:

Производителем  проведены  тестовые испытания на износостойкость узлов редуктора на стенде под нагрузкой равной работе медогонки четырех рамочной Дадан, при использовании на средних пасеках 10-50 семей.

Ресурс:

 - электродвигатель, ведущий и ведомый шкив - не менее 10-20 лет

 - шарикоподшипники не менее 3-7 лет

 - Зубчатый ремень GT3x391mm., не менее 2-5 лет

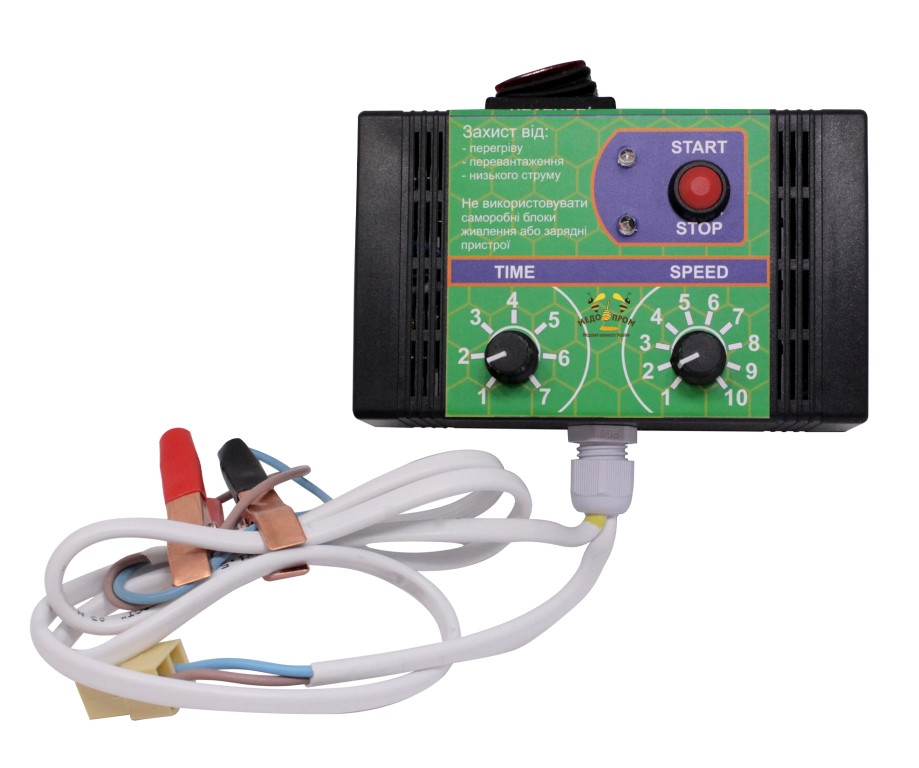

Пульт Управления оснащен видами защиты:

1) Защита по превышению тока нагрузки: max 4,5А.

2) Защита от случайного переключения тумблера «REVERSE».

3) Защита по температуре силовых модулей устройства.

4) Защита от пониженного и повышенного напряжения.

Назначение:

Устройство предназначено для установки на медогонки хордиального и радиального типов.

-Для хордиальных медогонок от 2 до 6 рамок типа Дадан с общим весом загрузки не более: - 24кг

-Для радиальных медогонок, ограничение в диаметре бака не более: - 720мм
