Рефрактометр для меду портативний RHB-92 АТС

Портативний Рефрактометр RHB-92 АТС.



Розміри (мм): весь комплект в коробці 78×53×225, прилад 143×40×40

Вага (г): брутто 250, прилад 107

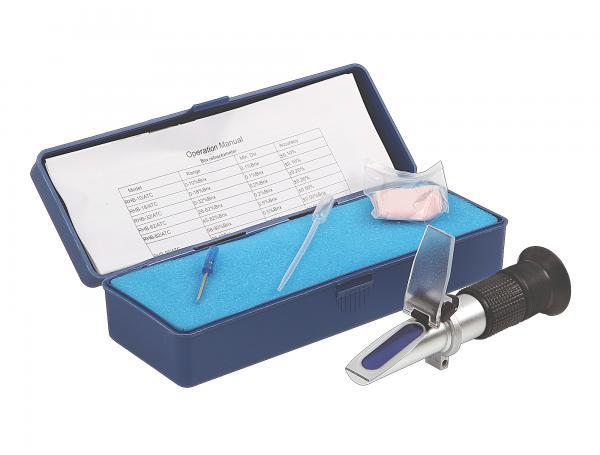

Матеріали та елементи, що використовуються при виготовленні товару: комплект входять - прилад Refractometr RHB-92 ATC /Automatic Temperature Compensation System/ (не вимагає електроживлення), піпетка мірна, викрутка, пластмасовий футляр.

Опис: серія портативних рефрактометрів RHB призначена для роботи з сахаросодержащими рідинами (фруктові соки, безалкогольні напої, мед, вино), і дозволяє бачити і контролювати концентрацію цукру в харчових продуктах, визначати їх вологість. Рефрактометри забезпечують важливу інформацію для контролю якості продукції.

Унікальна модель рефрактометра RHB-92 ATC призначена для вимірювання рівня цукру в продуктах з високих його концентрацій у діапазоні 58-92% Brix. А висока роздільна здатність 0,2% Brix і точність ±0,2% Brix забезпечують контроль у процесах, де навіть самі незначні відхилення рівня цукру мають значення.

Портативний рефрактометр RHB-92ATC дозволяє швидко і точно виміряти вологість меду за шкалою WATER%. По ГОСТу, вологість меду не повинна перевищувати 19%.

Прилад компактний і не вимагає електроживлення. Має вбудований температурний коректор АТС, за допомогою якого досягається висока точність вимірювання вологості меду в діапазоні 12-27%. Перевага АТС в тому, що біметалева пластина, що знаходиться всередині корпусу, і поєднана з оптичною системою рефрактометра, стискається або розтягується в залежності від перепаду температур, тим самим плавно посуваючи оптичну систему при змінах температури. Величина зрушень розрахована так, що вплив температури на коефіцієнт заломлення речовини повністю компенсується. Прилад з АТС, після відповідної калібрування дозволяє отримувати точні вимірювання при температурі навколишнього середовища в межах допустимого діапазону +10-30°С.

Калібрування:

Калібрування портативного рефрактометра RHB-92ATC необхідно проводити тільки при температурі навколишнього середовища 20°С.

Крок 1. Відкрийте кришку призми і нанесіть піпеткою 2-3 краплі калібрувальної рідини на призму. Закрийте кришку призми таким чином, щоб рідина поширилася по всій поверхні призми без повітряних бульбашок і без пропусків. Зачекайте приблизно 30 секунд, для автопідстроювання рефрактометра.

Крок 2. Направте призму на джерело світла і спостерігайте в окуляр рефрактометра коло з відповідними шкалами (може знадобитися фокусування окуляра для досягнення чіткості зображення). Верхня частина кола повинна бути синього кольору, а нижня-білого.

Крок 3. Використовуючи регулюючий гвинт, налаштуйте синє та біле поле строго посередині кола, як показано на рисунку.

Виміру:

Зробіть крок 1 (дивіться вище), використовуючи зразок меду або рідини, які будуть оцінюватися замість калібрувального розчину.

Далі виконайте крок 2. Межа синього і білого полів вкаже значення на відповідних 3-х шкалах: відсоток води - WATER% (використовується переважно у Європі), процентне співвідношення по вазі концентрації сахарози - рівень цукру Brix% (американський стандарт), мірою щільності рідини Боме - Be° (азіатський стандарт).

При температурах навколишнього середовища відмінною від 20°С показання вимірювань рефрактометра RHB-90 без вбудованого температурного коректора АТС необхідно коригувати поправочними величинами.

Загальні зауваження та обслуговування:

Точність вимірювання залежить від ретельної калібрування та однаковості температур призми рефрактометра і вимірюваного зразка. Уважно дотримуйтеся вказівок.

Уникайте використання приладу при вологій і вологій атмосфері, і не допускайте його занурення у воду. Якщо вода потрапила всередину приладу, то зображення може стати розпливчастим і потрібно виклик кваліфікованого фахівця.

Не піддавайте рефрактометр дії абразивних і агресивних хімічних речовин. Це може призвести до пошкодження покриття призми.

Очистіть інструмент після кожного вимірювання м'якою вологою тканиною. Відмова від постійної чистки, призведе до помилкових результатів і пошкодження покриття призми.

Даний пристрій є оптичним приладом і вимагає дбайливого поводження і зберігання. Нехтування цієї вимоги може призвести до пошкодження оптичних компонентів і структури пристрою.

Виконання зазначених вище вимог забезпечить довгі роки надійної роботи рефрактометра.

Характеристики моделей серії RHB:

Модель	Діапазон	Крок шкали	Точність	Примітка
RHB-90	Brix 58-90% Baume 38-43Be° Вода 12-27%	Brix 0,5% Baume 0,5 Be° Вода 1%	Brix +/-0,5% Baume +/-0,5 Be° Вода +/-1%	Без АТС
RHB-90ATC	Brix 58-90% Baume 38-43Be° Вода 12-27%	Brix 0,5% Baume 0,5 Be° Вода 1%	Brix +/-0,5% Baume +/-0,5 Be° Вода +/-1%	Автоматична компенсація температури - є
RHB-92ATC	Brix 58-92% Baume 38-43Be° WATER 12-27%	Brix 0,2% Baume 0,5 Be° WATER 1%	Brix +/-0,2% Baume +/-0,5 Be° WATER +/-1%	Автоматична компенсація температури - є



Шкала Brix - відображає міру масового відношення розчиненої у воді сахарози до рідини. Розчин в Brix 80%, означає 80 грамів цукру/ сахарози в 100 грамах рідини.

Шкала Baume - шкала з умовними градусами Боме, є мірою щільності рідини. Нуля градусів цієї шкали відповідає щільність чистого (дистильованої) води при 15°С, а значення 15Be° відповідає щільності 15%-ного розчину кухонної солі.

Шкала WATER - відображає відсоток води в випробуваної рідини.
