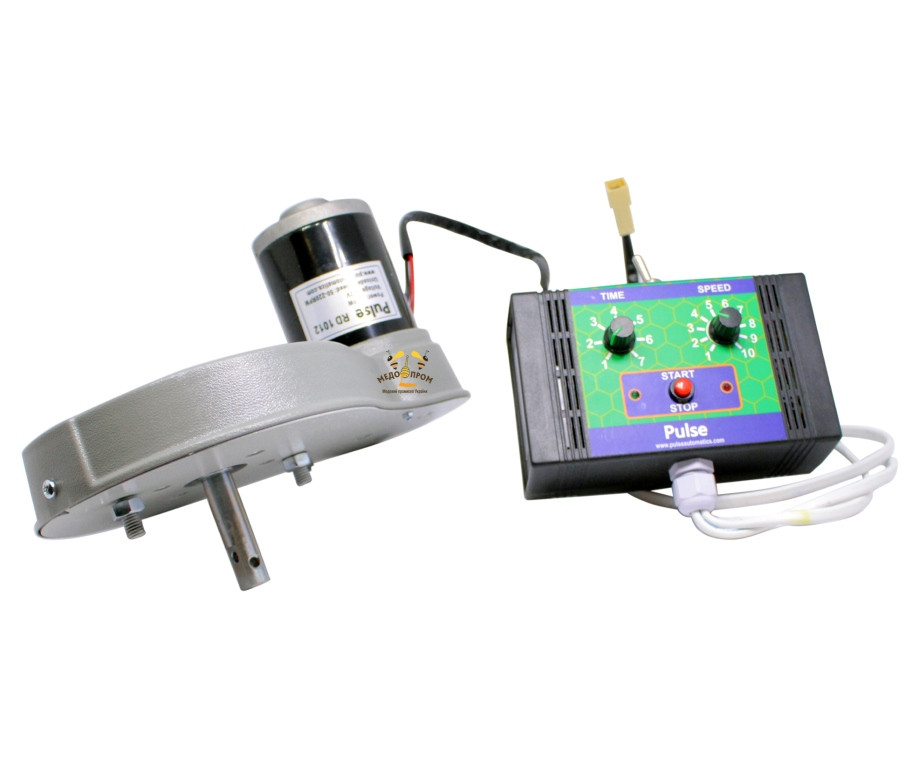

Привод ремінний "Pulse" мод.1

Електропривод для медовичок

Модель RD1012M1

Встановлюється на моделі медовок виробництва Меліса 93, Melisa 93, а також на всі варіанти мідногонок, які мають вихід вала ротора через траверсу.

Модель RD1012А1

Встановлюється на моделі медовогонок виробництва АВВ-100 і Чарунка, а також на моделі радянського виробництва.

(За докладнішою інформацією звертайтеся до менеджера)

Технічні характеристики:

Потужність: 100Вт

Живлення: 12В

Діапазон обертів вала: 50-220Об/хв.



Комплект постачання:

 Редуктор ремінний із двигуном постійного струму 100 Вт — 1 шт.

Пульт керування механічний — 1 шт.

Перехідник (кронштейн) для редуктора — 1 шт.

Кронштейн для пульта Керування — 1 шт.

Комплект кріпильних метізів — 1 шт.

Технічний Паспорт — 1 шт.

Пакувальна коробка — 1 шт.

Застосування:

Електропривод встановлюється на вал ротора медовогонки, забезпечує обертання ротора в діапазоні від 50 до 220 обертів за хвилину та встановленням часу відкачування меду від 1 хвилини до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзисстором,  Блок керування під час роботи постійно відстежує вхідний вольтаж, споживання й температуру основних силових частин пристрою, у такий спосіб забезпечується надійність і захист від виходу з ладу модулів пристрою.

Захист від перевищення навантаження.

У разі збільшення навантаження споживання більш ніж 4,5 ампера, під час роботи пристрою підсвічується червоний індикатор, у разі тривалого перевищення понад 8 секунд пристрій входить до аварійного режиму.

Захист від зниженої та підвищеної напруги.

У разі зменшення вхідного вольтажу менш ніж 10 вольтів і у разі збільшення понад 14 вольтів Блок керування входить до аварійного режиму.

Захист від перегрівання.

За високого тривалого навантаження, викликаного механічними поломками рухомих вузлів медової тканини або ж у разі, коли ротор чіпляється об мед, можливий перегрівання пульта керування. У разі перегрівання силових частин вище 100 градусів за Цельсієм, Блок керування входить до аварійного режиму.



Виконання редуктор ремінної:

Редуктор ремінної складається з: електродвигуна 100 вт. з високим ККД, зубчастого ременя, провідного та ведомого шківа. Основа редуктора виготовлена з листової сталі 3 мм. пофарбованої антибактеріальною фарбою, що веде шків, виготовлений з алюмінію, ведомий шків виготовлений із первинного склонаповненого поліаміду. Усі елементи обертання встановлені на кулькопідшипниках. Як привод використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора виготовлений із високоміцного АБС пластику.



Ресурс:

Виробником  проведені  тестові випробування на зносостійкість вузлів редуктора на стенді під навантаженням рівної роботи медової тканини чотири рамкової Дадан, під час використання на середніх пасках 10-50 сімей.

Ресурс:

 - електродвигун, що веде і веде ведимий шків — не менш ніж 10-20 років

 - кулькопідшипники не менш ніж 3-7 років

 - Зубчастий ремінь GT3x391mm., не менш ніж 2-5 років.



Пульт Керування обладнаний різновидами захисту:

1) Захист за перевищенням струму навантаження: max 4,5 А.

2) Захист від випадкового перемикання тумблера «REVERSE».

3) Захист за температурою силових модулів пристрою.

4) Захист від зниженої та підвищеної напруги.

Призначення:

Пристрій призначений для встановлення на медовинки хордиального та радіального типів.

-Для хордиальних мідногонок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж: - 24кг

-Для радіальних медовичок, обмеження в діаметрі бака не більш ніж: - 720мм
