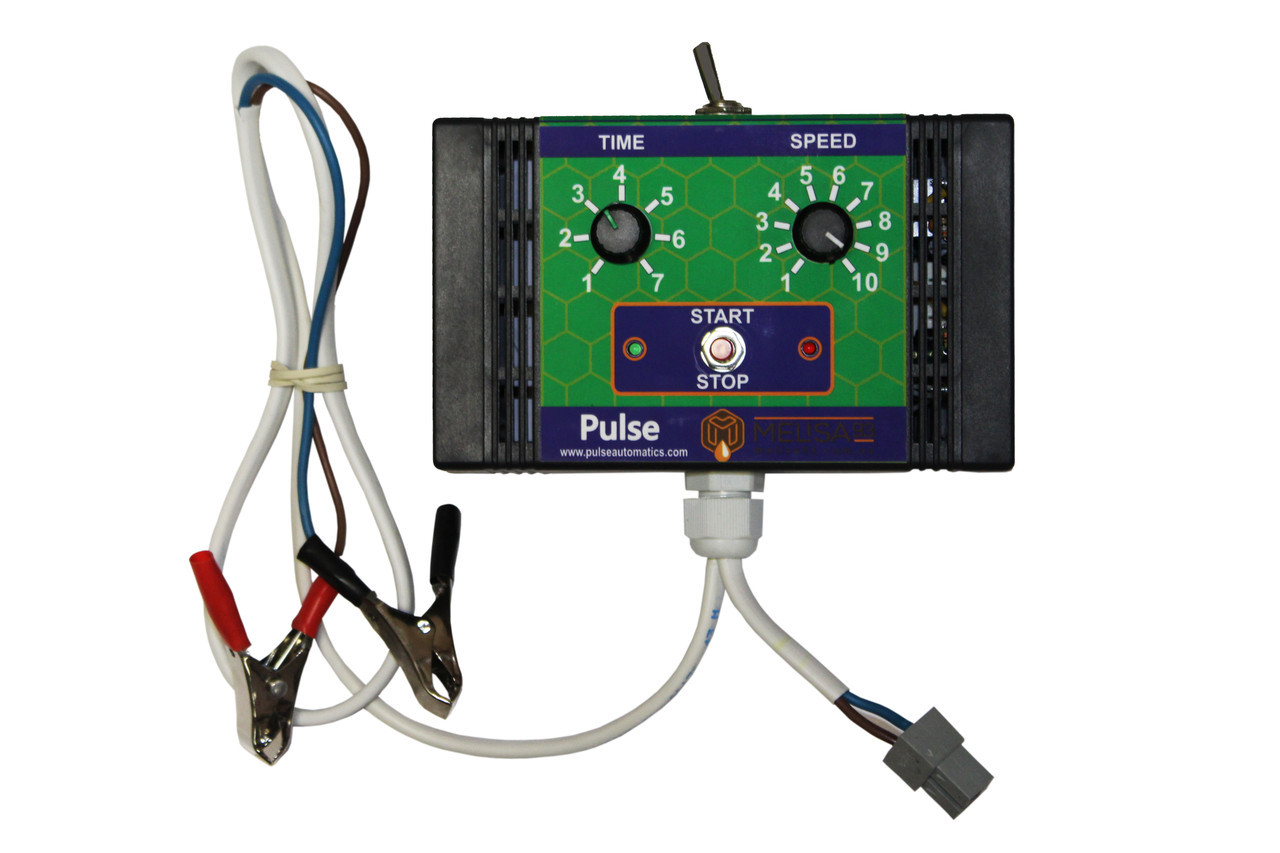

Пульт керування до електроприводу "Pulse" (мод.1)

УВАГА!!! Цей пульт керування підходить для електроприводів Pulse  і працює тільки з блоком живлення індукційним  Pulse.

Пульт керування комплектується роз'ємом для під'єднання педалі "Старт-Стоп" (для запуску та зупинки медовогонки).

Педаль до комплекту не входить.

Пульт Керування обладнаний різновидами захисту:

Захист за перевищенням струму навантаження: max 4,5 А.

Захист від випадкового перемикання тумблера «REVERSE».

Захист за температурою силових модулів пристрою.

Захист від зниженої та підвищеної напруги.

Регулювання швидкості обертання ротора медового дерева «SPEED»

Пульт Керування дає змогу керувати швидкістю обертання ротора медовогонки в діапазоні від 50 до 220 обертів на хвилину, зміна відбувається відповідним регулятором із маркуванням «SPEED» шкала поділки від 1 до 10 од.

Порада

Необхідно підібрати:

1) Швидкість розвантаження (ту швидкість, за якої відбувається розвантаження встановленої повно мідної рамки, унеможливлюючи її пошкодження) підбирається залежно від моделі медової тканини її розміру та стану рухомих частин, живлення пристрою. Зазвичай, швидкість розвантаження є в межах від 90 до 140 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.

2) Швидкість відкачування, за якої відбувається осушування медової рамки якісно та без пошкоджень. Зазвичай швидкість відкачування є в межах від 110 до 190 обертів на хвилину залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників.

Регулювання часу роботи медової тканини «TIME»:

Пульт Керування дає змогу керувати часом обертання ротора медовогонки в діапазоні від 1 до 7 хвилин, зміна відбувається відповідним регулятором із маркуванням «TIME» шкала поділки від 1 до 7 од. Час роботи встановлюється до натискання кнопки «Старт», під час роботи двигуна зміна часу не активна.

Порада

Необхідно підібрати:

1)      Час розвантаження (то час, за якого відбувається розвантаження встановленої повно мідної рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час розвантаження встановлюється від 1 хв до 3 хв.

2)       Час відкачування (то час, за якого відбувається відкачування встановленої рамки) підбирається залежно від навколишньої температури, сорту/віду меду, стану бджолиних стільників. Зазвичай час відкачування встановлюється від 1 хв до 3 хв.

Установлення напрямку обертання ротора медового дерева «REVERSE»:

Пульт Керування дає змогу керувати напрямком обертання ротора медового блока, реверс-догляд відбувається за допомогою перемикання тумблера «REVERSE» ВАЖНО!

- Не перемикайте тумблер «REVERSE» під час обертання ротора медової тканини! Необхідно дочекатися повної зупинки ротора медового дерева, після чого можливе перемикання тумблера «REVERSE»

У разі неправильного використання можливі пошкодження Редуктора та Пульта Керування! Що є НЕ ГАРАНТІЙНИМ СЛУЧАЙМ!

Робота електропривода:

Під час подавання живлення на Пульт Керування пристрій входить до режиму очікування, блимає зелений індикатор раз на секунду, сигналізуючи про те, що всі параметри пристрою в нормі.

У цьому режимі можна змінювати Швидкість, час і Реверс обертання медової тканини.

Після натискання кнопки START/STOP Пульт керування починає виконання встановленої програми ЧАСу та СКОРОСТИ роботи.

Після закінчення встановленого часу роботи пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

У разі передчасного натискання кнопку START/STOP Пульт виконає команду СТОП, відрахує блокувальний час 10 секунд і перейде в режим очікування.

Сигнали аварійних режимів

1) Захист за перевищенням струму навантаження: max 4,5 А.

У разі перевищення споживання понад 4,5 А, Пульт Керування засвічує червоний індикатор, у такий спосіб повідомляючи про надмірне споживання. Якщо навантаження утримується постійно понад 8 секунд, Пульт входить до аварійного режиму, сигналізуючи частим перемиганням червоного світлодіода. Скидання режиму через кнопку START/STOP.

2) Захист від випадкового перемикання тумблера «REVERSE»

Перемикання режиму «REVERSE» під час обертання медового міхура відбувається миттєве припинення обертання електропривода. Пульт входить в аварійний режим, сигналізуючи частим перемиганням червоного та зеленого світлодіода. Скидання режиму через кнопку START/STOP.

3) Захист за температурою силових модулів пристрою.

У разі перевищення температури силових модулів вище 100 С. пульт Керування блимає червоним індикатором, у такий спосіб повідомляючи про надмірну температуру. Вихід із аварійного режиму відбувається автоматично після зниження температури силових модулів пристрою нижче ніж 70 °C.

4) Захист від зниженої та підвищеної напруги.

У разі перевищення напруги понад 15 в або зниження нижче 10 в, Пульт Керування засвічує зелений індикатор, у такий спосіб повідомляючи про знижену або підвищену вхідний напругу. Пульт входить в аварійний режим, сигналізуючи засвічуванням світлодіода. Скидання режиму автоматично після стабілізації вхідної напруги.

ВАЖНО!

Якщо під час розгону ротора ведогонки засвічується червоний індикатор понад 2 секунди, перевірте стан рухомих частин медової тканини підшипників, сальників, втулок. Ротор медовогонки має легко обертатися від руки. Перегрівання Пульта Керування можливе, якщо мед чіпляє про ротор медовики. Якщо під час розгону мідної мішка пульт переходить у режим СТОП, перевірте відповідність блока живлення, або стан акумулятора на момент його заряджання.
