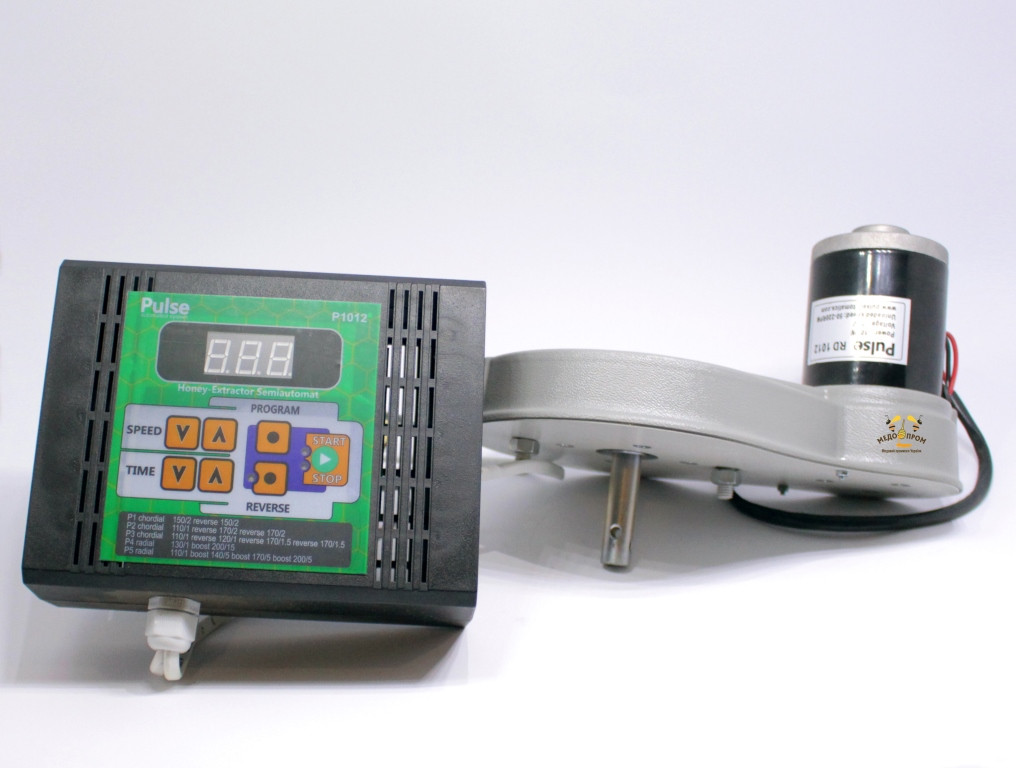

Привод ремінний "Pulse" мод.2

Електропривод RD1012M для медовогонок з верхнім валом (вихід вала через траверсу)

Технічні характеристики:

Тип: ремінний (ремінь GT3m 391х10мм)

Потужність: 100Вт

Допустима напруга на вході (В) 10-14 В (постійна напруга)

Діапазон обертів вала: 50-220 ОС/хв.

Обмеження струму (А): 4.5А

Діапазон робочих температур (С) +5...+45

Ступінь захисту IP20

Пульт Керування обладнаний різновидами захисту:

1) Захист за перевищенням струму навантаження: max 4,5 А.

2) Захист від випадкового перемикання тумблера «REVERSE».

3) Захист за температурою силових модулів пристрою.

4) Захист від зниженої та підвищеної напруги.

Комплект постачання:

 Редуктор ремінний із двигуном постійного струму 100 Вт — 1 шт.

Перехідник (кронштейн) для редуктора — 1 шт.

Кронштейн для пульта Керування — 1 шт.

Комплект кріпильних метізів — 1 шт.

Технічний Паспорт — 1 шт.

Пакувальна коробка — 1 шт.

Застосування

Електропривод може встановлюватися на медовинки  різних типів (радянські варіанти мідногонок) з верхнім валом, з виходом вала через траверсу, діаметр вала 15 мм.

Призначення:

Пристрій призначений для встановлення на медовинки хордильного та радіального типів.

-Для хордиальних медовичок від 2 до 6 рамок типу Дадан із загальною вагою завантаження не більш ніж: - 24кг

-Для радіальних медовичок, обмеження в діаметрі бака не більш ніж: - 720мм

Встановлення та під'єднання:

Встановлення редуктора:

1)Перед монтажем необхідно демонтувати верхні підшипники осі медовинки, мідногонка має працювати на нижньому підшипнику (залежно від модифікації це може бути кулька або ж упорний кулько-роликовий підшипник) і верхньому підшипнику, який розташований у редукторі та передбачена на роботу в цих умовах.

2) Встановіть перехідник (кронштейн), у разі з медовими заводами Меліса 93, на штатні отвори, до яких була закріплена верхня обойма підшипника. У разі якщо на вашому медовогонці немає кріпильних отворів, вам необхідно їх просвердлити строго в центрі траверси, перевіривши центрування за допомогою вимірювальних приладів: рулетки, лінійки. Після чого зробити монтаж перехідника (кронштейна) закріпивши його, використовуючи болт м6, з відповідною довжиною необхідної для надійної фіксації.

3) Установите редуктор у зборі зверху на перехідник (кронштейн) і надійно зафіксуйте знизу, затягнувши гайками м8.

4) Зафіксуйте вал редуктора з валом медовинки гвинтом м5.

ВАЖНО!

- Не забути зняти рідний верхній підшипник разом із обоймою!

- Надійно зафіксуйте вал редуктора з валом медовинки гвинтом м5.

— Переконайтеся, що після встановлення редуктора, ротор медовогонки провертається рукою легко, без явних шумів і зусиль.

Встановлення Пульт Керування:

1) Установите кронштейн Пульта Керування на штатні отвори, до яких закріплена траверса медовинки.

У разі якщо у вас інша модифікація мідної ланцюжки, отвори для монтажу необхідно просвердлити на обручі медового дерева, переконаєшись, що відстань від роз'ємів редуктора та пульта дає змогу надалі з'єднатися.

2) Встановіть Пульт Керування на кронштейн.

Під'єднання:

1. Під'єднайте роз'єм редуктор, що з'єднує, і пульт керування.

2. Під'єднайте роз'єми живлення (крокодили) до акумулятора 12 в або до імпульсного блока живлення 12 в. Відповідно до полярності. Живлення можливе від автомобільного акумулятора 12 в, або від Імпульсного Блока Живлення 12 В/100 Ват, що постачається заводом виробником.

ВАЖНО!

- Не використовуйте малопотужні блоки живлення менш ніж 100 Вт/8 А

- Не використовуйте ЗАРЯДНІ СТАНЦІЇ!

- Не використовуйте саморобні блоки живлення!

- Не використовуйте тороїдальні блоки живлення інших виробників!

Можливий вихід із ладу пульта керування! Що є НЕ ГАРАНТІЙНИМ СЛУЧАЙМ!
