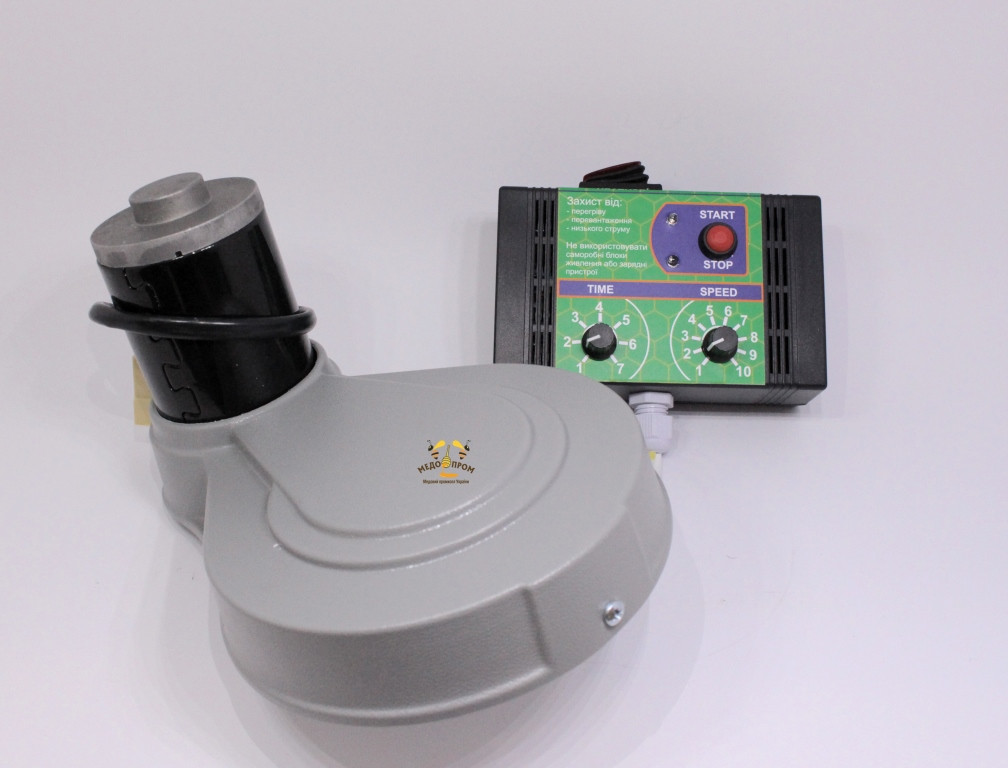

Ремінною привід "Pulse" 220 вольт мод 1

Електропривод для медогонок

Технічні характеристики:

Потужність: 100Вт

Харчування: 220В (привід забезпечений виделкою на 220в. У пульті вбудований імпульсний випрямляч з 220 на 12в)

Діапазон обертів вала: 50-220Об/хв.

Комплект поставки:

Редуктор ремінною з двигуном постійного струму 100 Вт - 1шт

Пульт управління механічний -1шт

Перехідник (кронштейн) для редуктора - 1шт

Кронштейн для пульт Керування - 1шт

Комплект кріпильних метизів - 1шт

Технічний Паспорт -1шт

Пакувальна коробка -1шт

Застосування:

Електропривод встановлюється на вал ротора медогонки, забезпечує обертання ротора в діапазоні від 50 до 220 оборотів в хвилину і установкою часу відкачування меду від 1 хвилини до 7 хвилин. Керування двигуном здійснюється сучасним високочастотним польовим транзистором, Блок керування під час роботи постійно відстежує вхідний вольтаж, споживання і температуру основних силових частин пристрою, тим самим забезпечується надійність і захист від виходу з ладу модулів пристрою.

Захист від перевищення навантаження.

При збільшенні навантаження споживання понад 4,5 ампер, під час роботи пристрою світиться червоний індикатор, при тривалому перевищенні більше 8 секунд пристрій входить в аварійний режим.

Захист від пониженого і підвищеної напруги.

При зменшенні вхідної вольтажу менше 10 вольт і при збільшенні більше 14 вольт Блок управління входить в аварійний режим.

Захист від перегріву.

При тривалому навантаженні високої спричиненої механічними поломками рухомих вузлів медогонки або ж у випадку коли ротор чіпляється про мед, можливий перегрів пульта управління. У разі перегріву силових частин вище 100 градусів за Цельсієм, Блок керування входить в аварійний режим.



Виконання редуктор ремінною:

Редуктор ремінною складається з електродвигуна 100вт. з високим ККД, зубчастого ременя, ведучого і веденого шківа. Підстава редуктора виконаний з листової сталі 3 мм пофарбованої антибактеріальної фарбою, ведучий шків виготовлений з алюмінію, ведений шків виготовлений з первинного скло-наповненого поліаміду. Всі елементи обертання встановлені на шарикопідшипниках. В якості привода використовується зубчастий ремінь GT3x391mm. Верхня частина, чохол редуктора виготовлений з міцного АБС пластика.



Ресурс:

Производителем  проведены  тестовые испытания на износостойкость узлов редуктора на стенде под нагрузкой равной работе медогонки четырех рамочной Дадан, при использовании на средних пасеках 10-50 семей.

Ресурс:

 - электродвигатель, ведущий и ведомый шкив - не менее 10-20 лет

 - шарикоподшипники не менее 3-7 лет

 - Зубчатый ремень GT3x391mm., не менее 2-5 лет



Пульт Управления оснащен видами защиты:

1) Защита по превышению тока нагрузки: max 4,5А.

2) Защита от случайного переключения тумблера «REVERSE».

3) Защита по температуре силовых модулей устройства.

4) Захист від зниженої і підвищеної напруги.

Призначення:

Пристрій призначений для установки на медогонки хордиального і радіального типів.

-Для хордиальных медогонок від 2 до 6 рамок типу Дадан з загальною вагою завантаження не більше: - 24кг

-Для радіальних медогонок, обмеження в діаметрі бака не більше: - 720мм
