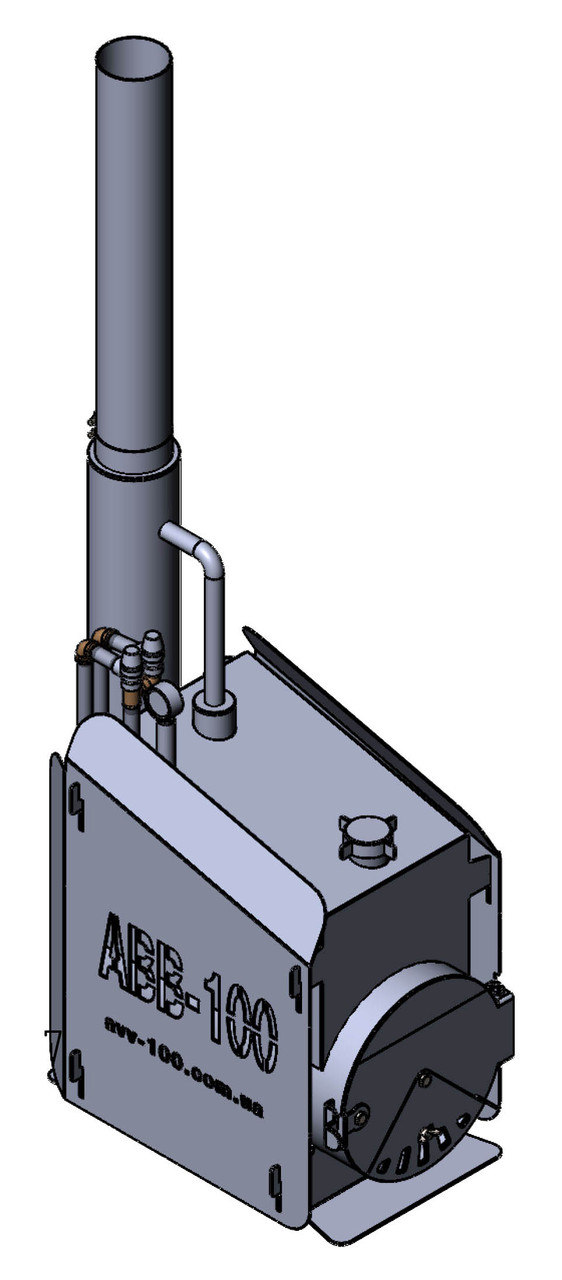

Парогенератор 23 л

У дров'яному парогенераторі в якості основного вида палива використовуються дрова. Основна перевага дров перед іншими видами палива полягає в їх відносно низькій вартості та доступності.

Характеристики:
Об'єм води, що заливається 23 л
Тиск спрацювання запобіжного клапана 1,5…2 кг/см2
Робочі межі показання манометра 0,05…0,4 кг/см2

Габаритні розміри парогенератора:
Висота без подовжувача димової труби 1070 мм
Висота з подовжувачем димової труби 1700 мм
Довжина 750 мм
Ширина 425 мм

Маса парогенератора 70 кг

Експлуатація.

Експлуатація парогенератора дозволяється лише поза приміщенням. Парогенератор треба встановити на рівній твердій негорючій поверхні. Пересвідчитись, що ближче 2 метрів відсутні горючі матеріали, а легкозаймисті відсутні взагалі. Спочатку необхідно залити воду в котел через горловину вгорі, знявши пробку (після заливання пробку встановити на місце). Об'єм води, що заливається – не більше 23 л. (рівень нижнього краю заливної горловини). Далі треба приєднати шланг до відповідних штуцерів парогенератора та воскотопки. В топку необхідно завантажити дрова та підпалити. Через 20-30 хвилин у котлі має початися кипіння та виділятися пара, при цьому паропровід стане гарячим.

За необхідності доливання води, в котлі треба заздалегідь скинути тиск пари в системі за допомогою запобіжного клапана. Для уникнення опіку парою, пробку треба відкривати не поспішаючи, поступово випускаючи при цьому пару. Воду необхідно при роботі котла постійно доливати. Після повного викіпання води перш ніж залити воду, необхідно щоб котел охолонув. У процесі роботи слід стежити за показаннями манометра; у разі підвищення тиску понад 0,5 кг/см2 і неспрацюванні одного із запобіжних клапанів - слід негайно припинити роботу парогенератора, загасити при цьому вогонь у топці і скинути тиск, після чого відкрити пробку котла.

Увага! Використовувати інше обладнання для підсиленої подачі повітря в топку парогенератора і інтенсифікації горіння категорично забороняється. Тяга при горінні повинна підтримуватися звичайним способом.
