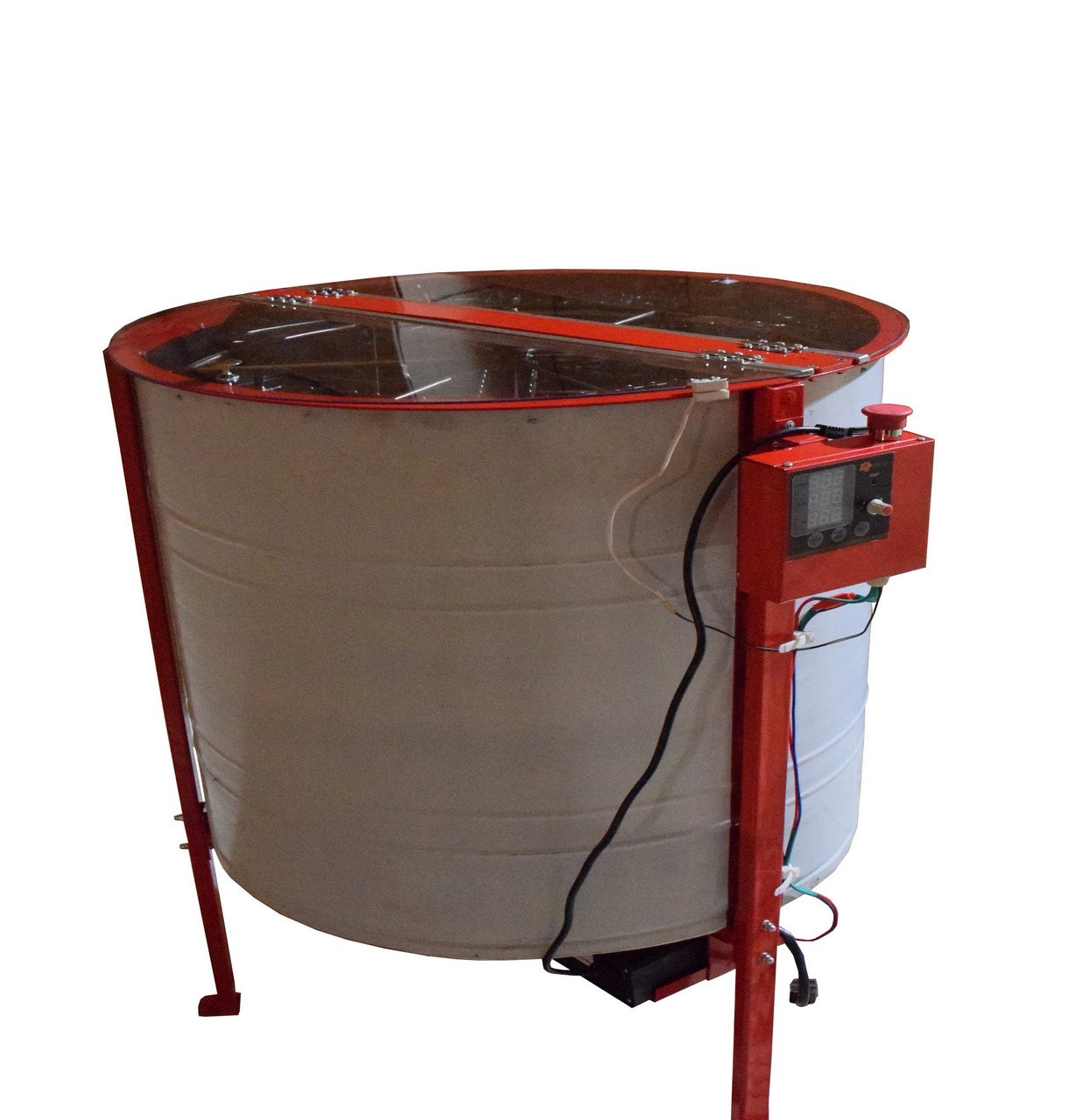

Медогонка 8-ма рамкова автоматична напівповоротна "Дадан"

Медогонка 8-рамкова автоматична напівповоротна (Далеї — медовинка) призначена для вилучення бджолиного меду з роздрукуваних стільників під дією відцентрової сили.
Особливістю цієї медової тканини є конструкція ротора. Він має роздільні пластини. Касети під час обертання ротора прилягають не до ободу ротора, а до роздільних пластин, які так само спираються на касети. Отже, у тому ж діаметрі бака розміщується більше касет. Невеликий «недоворот» касет сприяє кращому відкачуванню меду, оскільки комірки теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений із профільної труби, не має перегородок у верхній завантажувальній частині, що зручніше під час завантаження рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних за масою рамок, пружного компенсує його, коливання меншою мірою передаються на саму медовинку, унаслідок чого вона стає стійкішою.
Електропривод являє собою мотор-редуктор, насаджений на вал медовинки знизу. Живлення електродвигуна — 24 В постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений у нижній частині медового дерева, або від двох послідовно увімкнених акумуляторів 12 В.
Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру та повертаються під час обертання ротора медового дерева в ту чи іншу сторону залежно від напрямку обертання ротора. Режим роботи медової тканини встановлюється відповідними важелями на блоці керування. Медогонка може працювати в ручному режимі або автоматичному.


т. О. Вісь обертання (ось медовинки)
т. 1 – центр кассеты

Робота мігони в ручному режимі (РВ)

Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блока керування вручну за допомогою відповідних важелів. Після закінчення обертання в одну зі сторін або натискання кнопки «Стоп» здійснюється витримка 22 сек. Після зупинки, коли світитиметься індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом — наприклад, увімкнення реверсу або вхід у меню програмування.
Вказівка: під час роботи медовогонки треба дотримуватися всіх правил проведення робіт із відкачування меду, а саме: частина меду з одного боку стільників треба відкачувати на повільних обертах, решта — на швидких. Напрямок обертання ротора — вперед нижньою планкою рамки.


Робота мігони в автоматичному режимі

Для роботи медовогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1; Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів, а також час відкачування запрограмовані на підприємство-виробник і є незмінними для кожної програми. Після закінчення обертання в одну зі сторін, як і в ручному режимі, виробляється витримка 22 сек.

Характеристики автоматичного режиму
