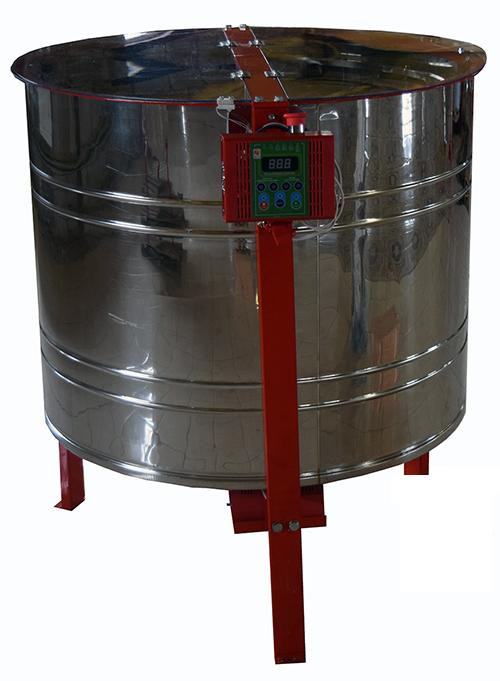

Мідоганка 14-Рамкова автоматична напівповоротна "Рута"

Особливістю цієї медової тканини є каркас ротора, зварений із профільної труби та не має перемичок у верхній завантажувальній частині, що зручніше під час завантаження-вивантаження рамок. Ротор такої конструкції також краще сприймає дисбаланс від нерівних за масою рамок, пружного компенсує його, коливання менш передаються на саму медову оболонку, внаслідок чого вона стає стійкою. Ротор також має роздільні пластини. Касети під час обертання ротора на кшталт зверху прилягають не до ободь ротора, а до роздільних пластин, які так само спираються на касети. Отже, у тому ж діаметрі бака поміщається більша кількість касет. Кут повороту касет невеликий, медовичка нагадує більше радіальну, але оскільки стільники теж розташовані під невеликим кутом до горизонту, то цей проворот сприяє кращій викачуванню меду.  Мідогонка складається з бака з кришками, підставки,  електропривода, ротора з касетами, трансформатора-випрямляча, блока керування  і зливного крана.

  Електропривод  являє собою мотор-редуктор, насаджений на вал медовинки знизу. Живлення електродвигуна — 24 В, постійного струму, може здійснюватися від мережі змінного струму 220 В через трансформатор-випрямляч, який встановлений у нижній частині медового дерева, або від двох послідовно увімкнених акумуляторів 12 В.

Потужність електродвигуна — 300 Вт. Касети з рамками автоматично встановлюються в неробочому положенні за радіусом до центру та повертаються під час обертання ротора медовинки в ту чи іншу сторону залежно від напрямку його обертання.  Режим роботи медової тканини встановлюється  відповідними ручками на блоці керування. Медогонка може працювати в ручному керуванні або  автоматично.

Струм живлення електродвигуна, В                                         постійний, 24

Потужність електродвигуна, Вт                                             300

Кількість програм керування                                          6+ручний режим

Продуктивність, рамок/год (за програмою Р5,

за часу завантаження-вивантаження ~ 1 хв                                  120

Маса не більш ніж кг                                                                                65

Об'єм меду, що накопичується в медовогоні між його

обов'язковими зливами (рівень нижніх спиць ротора), л          50

Кут повороту касет (а)                                                                    53^о22’

Відстань від осі обертання медовинки до центру (R), мм       298

т. О. Вісь обертання (ось медовинки)
т. 1 — центр касети на кшталт зверху

    Габаритні розміри, мм:
Діаметр бака                                         900
Висота медовинки                                 1110
Ширина                                                   1100
