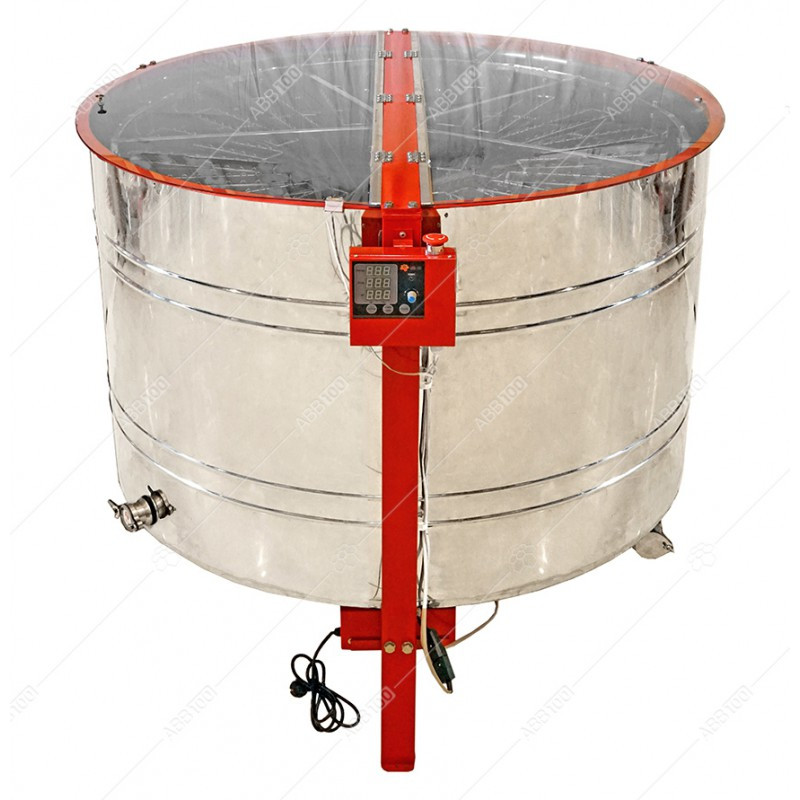

Медогонка 20-ми рамкова автоматична напівповоротна «Дадан» (ремінний привід)

- Очікується
- Оптом і в роздріб
68 908 грн
Показати оптові ціни- +380 (50) 088-85-84
- +380 (93) 788-85-84
Опис
Особливістю даної медогонки є конструкція ротора. Він має роздільні пластини. Касети при обертанні ротора прилягають не до ободу ротора а до роздільних пластин, які в свою чергу спираються на касети. Таким чином в тому ж діаметрі бака розміщується більше касет. Невеликий «недоворіт» касет сприяє кращому відкачуванню меду, так як чарунки теж розташовані під невеликим кутом до горизонту. Каркас ротора зварений з профільної труби, не має перетинок у верхній завантажувальній частині, що більш зручно при завантаженні-вивантаженні рамок. Ротор такої конструкції краще сприймає дисбаланс від нерівних по масі рамок, пружно компенсує його, коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою.
Електропривод являє собою 2-х ступінчасту ремінну передачу, закриту кожухом. Живлення електродвигуна - 24 В, постійного струму, може здійснюватись від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.
Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центру і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або автоматичному.
Робота медогонки в ручному режимі (РВ)
Швидкість, напрямок і час обертання в цьому режимі встановлюються на пульті блоку управління вручну за допомогою відповідних важелів. Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22 сек. Після зупинки, коли буде світитися індикатор кнопки «Стоп», буде можливий доступ до подальшої роботи з пультом – наприклад, включення реверсу або вхід в меню програмування.
Характеристика ручного режиму | |
Діапазон обертів/хв | 50....160 |
Час роботи, хв | 0...5 |
Напрямок обертання | Вперед/Назад |
Основні технічні дані | |
Струм живлення електродвигуна, постійний, В | 24 |
Потужність електродвигуна, Вт | 300 |
Кількість програм управління | 6+ручний режим |
Продуктивність (за програмою Р5, якщо на завантаження-вивантаження ~ 1хв), рамок/год |
210 |
Ремінь 1-го ступеня приводу (перетин; довжина) | 0; 1000 |
Ремінь 2-го ступеня приводу (перетин; довжина) | А; 1000 |
Маса не більше, кг | 135 |
Обсяг меду, що накопичується в медогонці між його обов'язковими зливаннями (рівень нижніх шпиць ротора), л |
120 |
Кут повороту касет (а) | 53о2' |
Відстань від осі обертання медогонки до центру (R), мм | 421 |
Тип рамки | Дадан, Магазинна 2 шт, Рут, Шведська, Датська, Великопольська |
т. О – вісь обертання (вісь медогонки)
т. 1 – центр касети
Габаритні розміри, мм | |
Діаметр бака | 1200 |
Висота бака | 750 |
Висота медогонки з підставкою | 1110 |
Ширина | 1400 |
Необхідна ширина дверей для занесення-винесення медогонки в приміщення в розібраному вигляді, не менше, мм | 1000 |
Робота медогонки в автоматичному режимі
Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті управління одну з програм (Р1;Р2; Р3; Р4; Р5; Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, виконується витримка 22 сек.
Характеристики автоматичного режиму
Програма | Напрямок обертання | ||||
Вперед | Назад | Вперед | Назад | ||
Р1 | Об/хв. | 80 | 110 | 110 | |
Час роботи (хв) | 1,5 | 1,5 | 1,5 | ||
Р2 | Об/хв. | 80 | 130 | 130 | |
Час роботи (хв) | 1,5 | 1,5 | 1,5 | ||
Р3 | Об/хв. | 80 | 80 | 150 | 150 |
Час роботи (хв) | 1 | 1 | 1,5 | 1,5 | |
Р4 | Об/хв. | 80 | 110 | 110 | |
Час роботи (хв) | 1,5 | 1,5 | 1,5 | ||
Р5 | Об/хв. | 110 | 110 | ||
Час роботи (хв) | 2 | 2 | |||
Р6 | Об/хв. | 130 | 130 | ||
Час роботи (хв) | 2 | 2 |
Матеріал основних частин | Особливості моделі медогонки | |||
Бак | Касети | Ротор | ||
нержавіючий (Лист 0.8 мм AISI 304) |
нержавіючі (Прут Ø 2 и Ø 4 мм AISI 304) |
нержавіючий | з кришкою і блоком управління моделі 2 |
Характеристики
Основні | |
---|---|
Виробник | АВВ-100 |
Країна виробник | Україна |
Матеріал | Нержавіюча сталь |
Привід медогонки | Пасовий |
Користувальницькі характеристики | |
Діаметр бака(мм) | 1200 мм |
Кількість рамок | 20 |
Вид медогонки | Синхронно поворотні |
Інформація для замовлення
- Ціна: 68 908 грн
