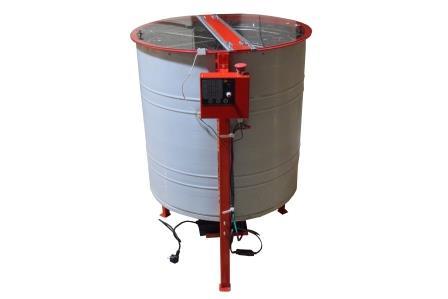

Медогонка 6-ти рамкова автоматична "Дада" (ремінний привід)

Особливістю даної медогонки є каркас ротора, зварений з профільної труби і не має перемичок у верхній завантажувальної частини, що більш зручно при завантаженні-вивантаженні рамок.

Ротор такої конструкції також краще сприймає дисбаланс від різних по масі рамок, пружно компенсує, його коливання в меншій мірі передаються на саму медогонку, внаслідок чого вона стає стійкішою.

Електропривод являє собою 2-х рівневу ремінну передачу, закритий кожухом. Харчування двигуна 24В постійного струму, може здійснюватися від мережі змінного струму 220В через трансформатор-випрямляч, який встановлений в нижній частині медогонки, або від двох послідовно включених акумуляторів 12В.

Потужність електродвигуна 300Вт. Касети з рамками автоматично встановлюються в неробочому положенні по радіусу до центра і повертаються при обертанні ротора медогонки в ту чи іншу сторону в залежності від напрямку обертання ротора. Режим роботи медогонки встановлюється відповідними важелями на блоці управління. Медогонка може працювати в ручному режимі або в автоматичному.

Медогонка складається з бака з кришками, підставки, електроприводу, ротора з касетами, трансформатора-випрямляча, блоку управління і зливного крана.



Основні технічні дані:

Струм живлення електродвигуна, В постійний, 24

Потужність електродвигуна, Вт 300

Продуктивність (за програмою Р1, при часу на завантаження-вивантаження ~ 1хв), рамок/год 65

Ремінь 1-го ступеня приводу (переріз; довжина) 0;1000

Ремінь 2-го ступеня приводу (переріз; довжина) 0;1000

Маса, не більше, кг 65

Обсяг меду, який накопичується в медогонці між його обов'язковими сливами (рівень нижніх спиць ротора), л 50

Габаритні розміри, мм:

Діаметр бака 900

Висота 1240

Ширина 1150

Необхідна ширина дверей для занесення-виносу

медогонки в приміщення 1100



Робота медогонки в ручному режимі

Для роботи медогонки в ручному режимі необхідно встановити перемикач тумблера у відповідне положення. Вибрати режим роботи на блоці управління (швидкість обертання і тривалість роботи в ручному режимі необхідно підбирати дослідним шляхом у залежності від щільності меду). Натиснути кнопку «Пуск»

Характеристика ручного режиму :

Діапазон обертів/хв — 50....160

Час роботи, хв — 1 ... 5

Напрям обертання — Вперед / Назад



Після закінчення обертання в одну із сторін, або натискання кнопки «Стоп» виконується витримка 22сек.

Робота медогонки в автоматичному режимі

Для роботи медогонки в автоматичному режимі необхідно вибрати на пульті керування одну з програм (Р1;Р2;Р3;Р4;Р5;Р6). Швидкість обертання, кількість поворотів а також час відкачування запрограмовані на підприємстві-виробнику і є незмінними для кожної програми. Після закінчення обертання в одну із сторін, як і в ручному режимі, провадиться витримка 22 сек.

Характеристики автоматичного режиму



Програма		Напрямок обертання
		Вперед	Тому	Вперед	Тому
Р1	Об/хв.	80	110	110
	Час роботи (хв)	1,5	1,5	1,5
Р2	Об/хв.	80	130	130
	Час роботи (хв)	1,5	1,5	1,5
Р3	Об/хв.	80	80	150	150
	Час роботи (хв)	1	1	1,5	1,5
Р4	Об/хв.	80	110	110
	Час роботи (хв)	1,5	1,5	1,5
Р5	Об/хв.	110	110
	Час роботи (хв)	2	2
Р6	Об/хв.	130	130
	Час роботи (хв)	2	2

Зазначені в таблицях Об/хв +- 5% при напрузі в мережі 220в.
Увага!: При роботі від мережі 220В для запобігання випадкового короткого замикання і виходу з ладу запобіжника необхідно від'єднати проводи від висновків підключення 24В (при роботі від мережі 220В до даних висновків підведено 24В).

Вказівка: при роботі медогонки треба дотримувати всі правила проведення робіт по відкачці меду, а саме: частина меду з одного боку сот треба відкачувати на повільних обертах, решту – на швидких. Напрям обертання ротора – вперед нижньою планкою рамки.

1. Змінювати напрямок обертання (натискати кнопку "Вперед / Назад") до повної зупинки ротора неприпустимо. Це може спричинити перевантаження двигуна і призвести до виходу його з ладу.

2. При виборі ручного режиму необхідно починати з середніх оборотів (не з максимальних).

3. При використанні в якості джерела живлення генератора напруги необхідно обов'язково включити в ланцюг додаткове навантаження (наприклад, лампочку потужністю 100 ... 150 Вт).
